大学生做爱

近日，大学生做爱 大学生做爱 清洁能源材料与器件团队在国际知名学术期刊《Nature Communications》发表题为 “Deprotonation-mediated vitrification of organic-inorganic hybrid perovskites” 的研究论文，提出一种通用的助熔剂介导策略，构建了涵盖不同有机分子、金属中心和框架维度的高质量有机无机杂化钙钛矿玻璃材料库。

有机-无机杂化钙钛矿玻璃是一类新兴的非晶半导体材料，兼具丰富的组分可调性和良好加工性，具有广泛应用潜力。然而，传统熔融淬火法仅适用于少数钙钛矿晶体，因为多数材料在熔融前即发生不可逆的分解，限制了可玻璃化钙钛矿材料的范围。

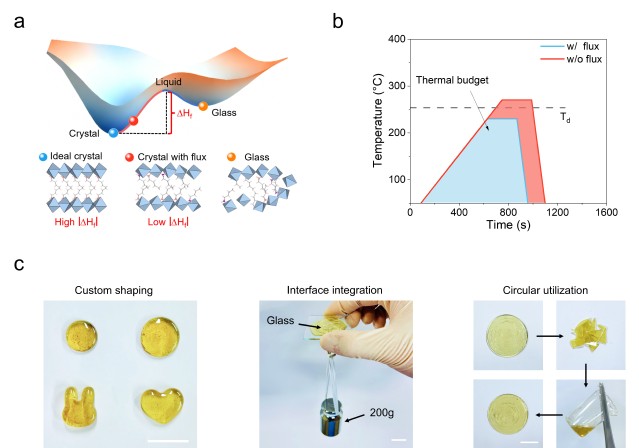

针对上述问题，研究团队提出通过去质子化调控钙钛矿分子间相互作用的策略。碱金属氢氧化物诱导胺阳离子部分去质子化，可削弱分子间相互作用并降低熔化焓，进而实现低温熔融。该策略可使8个钙钛矿体系的熔点降低约21–77 °C，表现出良好的普适性。原本难以熔融的 (BA)₂PbI₄ (BA = 正丁胺) 和 (DGA)PbI₄ (DGA = 二甲双胍) 也可成功熔融并玻璃化。较低的加工温度有利于制备高质量的钙钛矿玻璃，且材料物理性能未出现显著损失。

进一步，研究团队以 (DGA)PbBr₄玻璃构筑了X射线探测器。在500 V mm^-1电场下，器件探测灵敏度达35674.1 μC Gy_air^-1 cm^-2，并可通过共熔融方式沉积至商用薄膜晶体管阵列，实现高分辨率X射线成像。多次熔融处理循环后，其探测性能仍基本保持稳定。该研究可有效拓展钙钛矿材料的可玻璃化范围，为突破晶相热分解限制、丰富钙钛矿玻璃材料体系提供了新思路。

大学生做爱 大学生做爱 博士研究生王朋为本论文的第一作者，杨双教授、杨化桂教授和侯宇教授为本论文的通讯作者。研究工作得到了中央高校青年教师科研创新能力支持项目、国家自然科学基金、上海市基础研究特区等项目的资助。

文章链接： //www.nature.com/articles/s41467-026-76712-z
